BRM-30Rは1次元及び2次元バーコードをスキャンし、その結果を非同期式シリアル通信(UART)又はUSB接続でHIDキーボードデータとして出力するユニットです。
設定によりスキャンしたバーコードデータはUART通信又はUSB通信でHIDキーボードデータとして出力されます。
（UART出力かUSB HIDキーボード出力は同時には利用できません。切り替えて使用します。）
16種類の1次元バーコード、3種類の2次元バーコードを読み取ることができます。紙などに印刷されたバーコードはもちろん、液晶ディスプレイに表示されているバーコードを読み取ることも可能です。
QRコードは英数字はもちろん、JIS X 0208(Shift-JIS)を含むQRコードにも対応しており日本語カタカナ・ひらがな・漢字を含むコードにも対応しています。
読み取り可能距離はバーコードの大きさにより変動しますが、バーコード印面から5cm〜30cm程度が最適な読み取り範囲となっています。（QRコードは大きさにより読み取り最適距離が変動します）

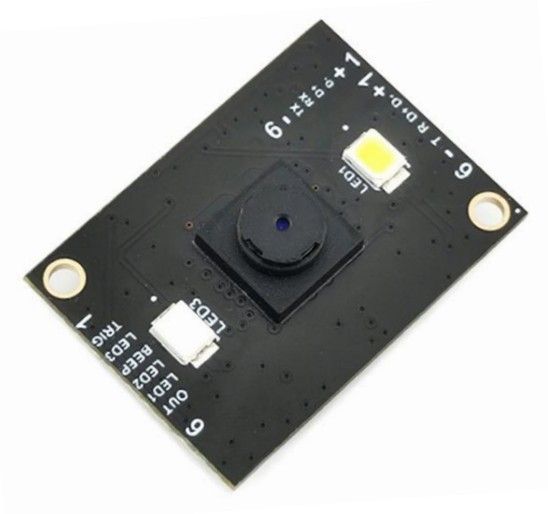

基板は両面に部品が配置されておりカメラ面には読み取りカメラと青色及び白色LEDが実装されています。部品面には各種端子と読み取り時や設定時に動作するブザーが実装されています。
マイコン等にバーコードリーダー機能を簡単に付加できます。
UART接続はデフォルト通信速度9600bpsに設定されています。ロジック電圧レベルは0V-3.3Vなのでマイコン等と直結できます。（5Vトレラントではありません。）
各種設定はマニュアルに記載されているQRコードによって行うことができます。
また当方からは本体を簡単に使えるガイドをご提供しています。
※ご注意ください※
本製品は読み取りデータをUARTインターフェイス又はUSB HIDキーボードデータとして出力します。UART出力とUSB HIDキーボード出力は同時に利用できません。どちらか一方を選択して利用します。
■読取り可能バーコード
1D: EAN-13, EAN-8, UPC-A, UPC-E ISSN, ISBN, CodaBar,Code 128, Code93, ITF-14, ITF-6, Interleaved 2 of 5, Industrial 2 of 5, Matrix 2 of 5, Code 39,Code 11, MSI-Plessey, GS1 Composite,GS1-Databar (RSS)
QR Code, Data Matrix, PDF417, Micro QR, Micro PDF417, Aztec
■主な仕様
| インターフェイス |
UART又はUSB2.0 (USBはHID又はCDC選択可能) |
| 解像度 |
>=10mil |
| 電源電圧/消費電流 |
5V / 最大70mA |
| UART通信規格 |
9600bps、8N1 |
| UART信号規格 |
0V-3.3V振幅 （5Vトレラントではありません） |
| 光源 |
白色LED、インジケーター用青色LED |
| スキャン角度 |
ロール0〜360°、ピッチ+-65°、向き+-60°又はそれ以上 |
| ビューイングアングル |
67°(水平)、53°(垂直) |
| 読み取り可能距離 |
50〜300(mm) コードの大きさに依存 |
| ライトレベル |
0〜85000LUX |
■本体外形
■付属品
●BRM-30R本体
●接続用ケーブル
※接続用ケーブルにはUSB端子等は付いておりません。USB接続する場合には別途USBコネクタをお客様ご自身でケーブルに接続する必要があります。USB接続する場合にはVbas(5V)、D+、D-、GNDの4線です。
※本製品の製造元はHangzhou Grow Technology Co., Ltd（中国）です。
