USB-UART変換 > FT230搭載 USB-UART変換ボード [60R230F]



FT230搭載 USB-UART変換ボード [60R230F]


FT230搭載 USB-UART変換ボード  [60R230F]

  商品名:FT230搭載 USB-UART変換ボード [60R230F]

商品コード:90805013

販売価格:1,330 円 (税込み)
数量:

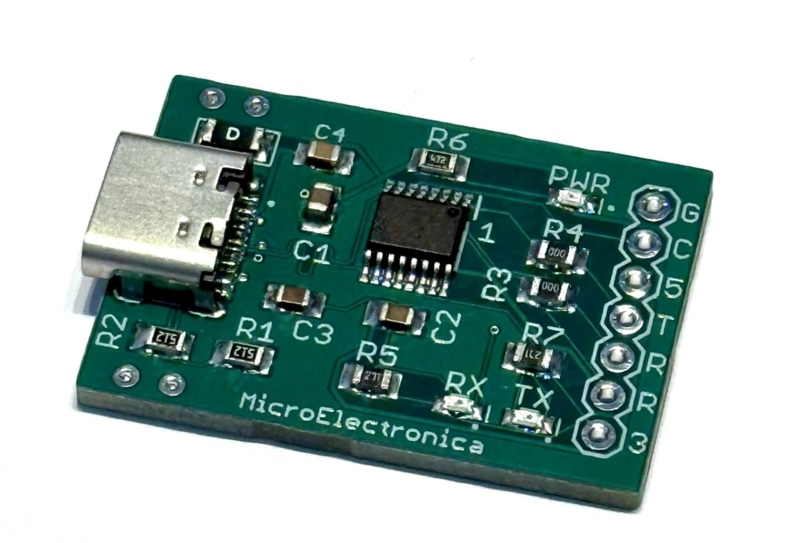

FT230XS搭載 USB-UART変換ボード  [60R230XS]はUSB-UART変換に定評のあるFTDI社製のワンチップUSB-UART変換IC、FT230XSを搭載したフルスピードUSB2.0-UART(非同期式シリアル)変換ボードです

最高データレート3MBaudと高速通信が可能です。USB側はUSB TypeCコネクタ搭載でUSB2.0フルスピード(12Mbps)対応です。

対応OSは幅広く、Windows・Mac OSXをはじめLinuxに対応しています。パソコンと接続し仮想COMポートドライバーをインストールすることでパソコン上に仮想COMポートが作られます。このポートにアクセスすることでUART通信が可能になります。

CTS/RTSフロー制御対応、UARTインターフェイスは7又は8ビットデータ、1又は2ストップビット、奇数 / 偶数 / マーク / スペース / パリティなしをサポートします。

本機はUSBバスパワー給電で動作します。FT230XSのロジック信号電圧レベルは0V-3.3Vですが入力は5Vトレラントのため5V系回路とも直結できます。

ボード上には電源LEDと、TXデータ・RXデータ送受信時に点灯するLEDが実装されています。

USB-UART変換では歴史があり定評のあるFTDI社製チップを採用し信頼性の高い動作を提供します。






●FTDI社製 FT230XS搭載のUSB-UART変換ボード
●USB TypeCコネクタ搭載、USB2.0フルスピード対応
●3Mbaudの高速通信に対応
●USBバスパワー給電で動作、ロジック信号電圧レベルは0V-3.3V
●ロジック信号ピンは5Vトレラント (5V系と直結可能)
●リファレンス用3.3V出力
●幅広いOSに対応
●EEPROM書き換えツール(FTProg)にてデバイス情報の書き換えが可能
●本体サイズ縦21.6×横30.8(mm)と小型設計




■本体外形


■付属品

 ・60R230XS本体 1つ

製品は完成品で出荷前に検査されています。


■参考資料

FT230XSのデータシート
FTDI社のFT230XSのサイト (デバイスドライバー等)
