USB接続 PIC/dsPICライター [EPIC-950]


USB接続 PIC/dsPICライター [EPIC-950]

  商品名:USB接続 PIC/dsPICライター [EPIC-950]

商品コード:85660612

販売価格:21,000 円 (税込み)
数量:







USB接続により高速書き込みを実現するPICマイコン・dsPICライターです。

メジャーな8ビットPICマイコンはもちろん、ハイエンドのPIC18xxKxxシリーズや、16ビットのPIC24シリーズ、そしてDSP機能を搭載したdsPIC30Fシリーズ、dsPIC33Fシリーズに対応した、オールマイティなマイコンライターです。実に500種類以上のデバイスに対応しました。(※1) 対応デバイス一覧はこちらからご覧ください。



USBバスパワーで動作します。別途ACアダプタなどの電源は不要です。USBポートに本体を接続するだけですぐに使用できるようになります。

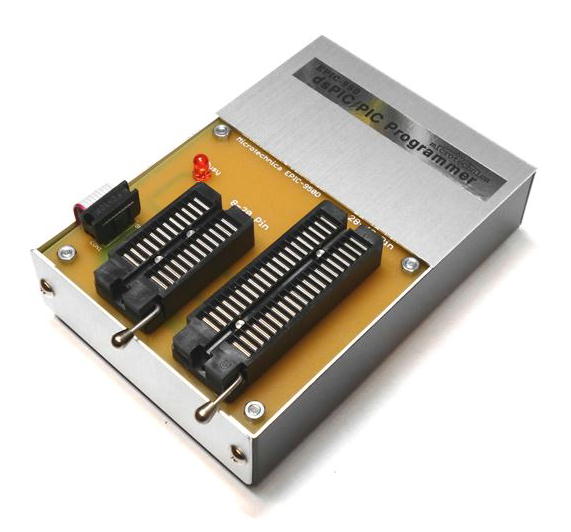

本体ケースはアルミケースを採用。丈夫な構造でしっかりとした重量感を実現し、快適な使い心地を提供します。


本体のZIFソケットには、8ピン〜40ピンまでの8ビットのほぼすべてのPICマイコン(※1)が装着できます。


DIP形状でないデバイスや、ピン数の多いデバイス、その他dsPICやPIC24シリーズ、インサーキットシリアルプログラミング(ICSP)にて書き込みに対応しています。また8ビットPIC以外のPICでDIP形状のものの一部は別途ECAD-DSアダプタを使えばソケットでの書き込みにも対応します。

EPIC-950では、書き込み線(PGD,PGC,Vpp)を本体のソケットから引き出すことができますので、ICSPにて書き込みを行うことができます。




面実装デバイスの場合には、インサーキットシリアルプログラミング(ICSP)で基板に実装された状態で書き込みに必要な信号線を接続して書き込み等の操作が可能です。


対応デバイス一覧はこちらからご覧ください。


※2:インサーキットプログラミング(ICSP)とは、マイコンへの書き込みに必要な3本の信号線、Vpp・PGD・PGCをライターから取り出し、書き込むデバイスをターゲットボードに載せたままプログラムを書き込む方法のことです。




付属の書き込み用ソフトウエアは、わかりやすいシンプルなデザインです。
簡単な操作で書き込み等の各種操作が行えます。
コンフィギュレーションビットの設定は、HEXファイルからの自動読み込みの他、手動で1つ1つ項目を設定することも可能です。




●500種類以上のPICに対応したアルミ筐体のUSB接続のPICマイコンライター
●8ビットPICだけでなくECAD-DSアダプタ使用でPIC24/dsPICシリーズにも対応
●本体にはZIFソケット搭載。DIP形状のPICなら装着して簡単書き込み
●ICSPによる書き込みに対応、Vpp,PGC,PGD線が取り出し可能
●USBパスパワー給電で動作。USBケーブルを接続するだけの簡単インストール
●HEXファイルの書き込み、読み込み、ベリファイ、ブランクチェック、イレース
●コンフィギュレーションビットはHEXファイルから自動設定又は手動設定も可能
●コード及び、EEPROMの内容が閲覧できるコードウィンドウ
●書き込み、読み込みしたい領域(フラッシュメモリ、EEPROM等)を個別に設定可能
●シンプル操作の書き込みソフト(meProg)付属
●わかりやすい日本語マニュアル







※ご注意ください※
dsPIC30F/33F/PIC24シリーズ、PIC10FシリーズはEPIC-950本体のゼロプレッシャーソケットでの書き込みはできません。一部DIP形状のdsPIC30F、PIC24シリーズのデバイスについては別途販売しているアダプタ、ECAD-DSを装着することで、ゼロプレッシャーソケットでの書き込みが可能となります。
それ以外のデバイスや、面実装のデバイスにつしてはすべてICSPでの書き込みとなります。ICSP用の信号線は本体から取り出すことができます。

対応デバイス一覧はこちらからご覧ください。




※上記対応デバイスのうち、EPIC-950本体のゼロプレッシャーソケットでの書き込みに対応しているのは 8ビットPICでDIP形状のデバイス で、そのうちPIC12F(C)/16F(C)/18F(C)が対応しています。その他のデバイス(dsPICシリーズやPIC24シリーズ)及び、8ビットPICでもPIC10FシリーズとDIP形状でないデバイス(SOPタイプなど)は、すべてICSPによる書き込みとなります。


※1:PIC10FシリーズはICSPでのみ書き込みが可能です。本体のゼロプレッシャーソケットでの書き込みはできません。


※2:PIC18FxxJxxなどJの付くタイプのデバイスはVcapピンに4.7uFの電解コンデンサを取り付ける必要があります。よって、本体のゼロプレッシャーソケットでの書き込みはできません。ICSPでの書き込みが可能です。

※3:dsPICシリーズ及びPIC24シリーズは、形状がDIP形状のデバイスの場合には、当方で販売中の 拡張アダプタ(ECAD-DS)で書き込みが可能となります。その他の形状のデバイス(面実装タイプ)では、ICSPでの書き込みが可能です。





セット内容

 ●EPIC-950本体
 ●USBケーブル
 ●CD-ROM
 ●マニュアル





動作環境及び主な仕様


PC本体 USB1.1又は2.0搭載のPC
OS Windows7, 8.1, 10  (32,64ビット両方に対応しています)
RAM、主記憶 512MB以上のメモリー、100MB以上の空き容量
必須環境 CD-ROMドライブ、USBポート1つ
電源、消費電流 USBバスパワー給電(+5V) 書き込み時最大250mA程度
外形寸法 幅130×奥行き90 高さ30 (mm)
認識デバイス USB HIDデバイス


オプション製品のご案内



[型式:ECAD-DS]

5,500円
