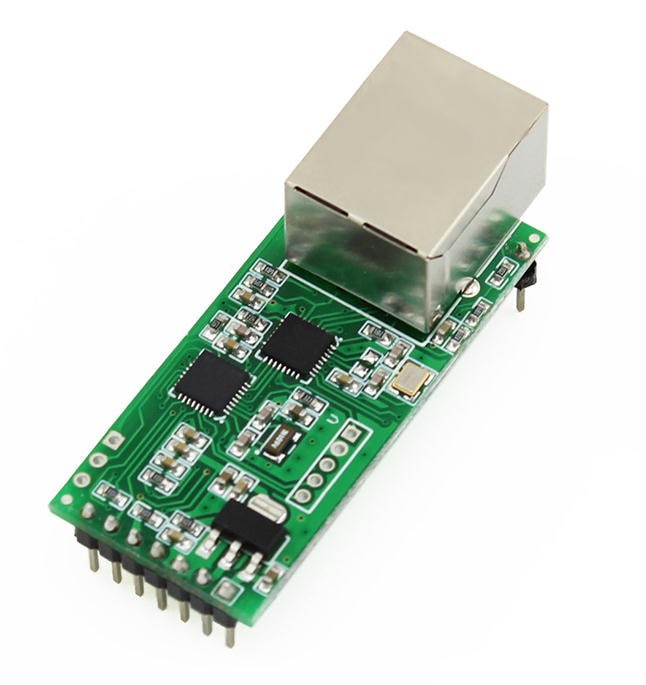

 		  商品名：イーサネット-UARTコンバーター　[ETH-UA7]

商品コード：89010025

販売価格：2,680 円　（税込み）
数量：





ETH-UA7は、非同期式シリアル信号(UART)をTCP又はUDPを使用してイーサネットで送受信することができるモジュールです。


ETH-UA7にIPアドレスを設定してイーサネットに接続すれば、すぐにUART信号をイーサネット経由で遠隔地のリモートデバイスと送受信させることができます。
通信は一般的なソケット通信です。




イーサネットは10/100M Base-T規格に対応。通信相手のポートがMDIなのかMDI-Xなのかを自動判別機能も搭載していますのでケーブルの違いを意識することなく使用できます。

UART側の通信速度は600bpsから460.8kbpsまで設定可能です。（デフォルト115.2kbps）

ETH-UA7は5種類のモードを搭載しています。

●TCPクライアントモード
ETH-UA7はTCPクライアントになり、指定したIPアドレスのTCPサーバーに接続します。

●TCPサーバーモード
ETH-UA7がTCPサーバーとなります。指定したポートを開いてリッスン（接続待ち受け）します。TCPクライアントデバイスがETH-UA7に接続できます。
最大16台のクライアントデバイスと接続できます。（デフォルト設定は4台）

●UDPクライアントモード
UDPであらかじめ指定したIPアドレスのリモートデバイスのみと1対1で通信を行います。あらかじめETH-UA7に接続先リモートデバイスのIPアドレスを登録して使います。ブロードキャスト送信も可能です。

●UDPサーバーモード
UDPを使って複数のUDPクライアントと通信します。1対多の通信が手軽にできます。複数デバイスと通信する場合には最後に本モジュールと通信したクライアントに対してデータを送信します。UDPクライアントから送信されたデータはすべて受信します。

●HTTPDモード
HTTPのデーモンとして動作します。指定したサーバーにHTTPリクエストを送信したりサーバーからのレスポンスを受信します。HTTPメソッドのPOST、GETを使ってサーバーにデータを送信したりレスポンスを受信してUART通信で出力したりできます。


TCPクライアント又はサーバーモードを使った場合、遠隔地にあるパソコンに仮想COMポートソフトウエア（ダウンロードにて提供）をインストールすることで、パソコン側には仮想COMポートが作られ、イーサネット経由で接続したETH-UA7のUART通信を仮想COMポート経由でシリアルターミナルなどを使って簡単にシリアル通信できます。



ETH-UA7の各種設定は専用のユーティリティソフトにてネットワーク経由で行うことができます。またETH-UA7はwebサーバーを搭載しており日本語設定ページを搭載しています。ブラウザからETH-UA7のIPアドレスへアクセスすればwebインターフェイスで各種設定や再起動などができます。
その他ATコマンドにてUART経由でも設定可能です。
ブラウザでETH-UA7にアクセスした時の画面

電源電圧は3.3V又は5Vです。
わかりやすい日本語補足マニュアルもあるので手軽にマイコンをイーサネットに接続できます。

●10M/100M 高速TCP/IP通信、UDP/IP通信が可能
●TCP、UDPプロトコルによるソケット通信
●MDI/MDIX搭載でクロスオーバーケーブルの自動判別機能
●UART通信速度は600bps〜460.8kbps、デフォルトは115.2kbps
●DHCP搭載でIPアドレスの動的取得に対応

●5つの動作モード搭載、サーバーやクライアントに設定可能
●TCPサーバーモードでは最大14台のクライアントが接続可能
●イーサネットの知識がなくても簡単ネットワーク通信を実現
●動作や機能の設定はUART、ネットワーク、WEB経由で可能
●サポートプロトコル：ARP, IP, UDP, TCP, DNS, DHCP
●MACアドレス書き込み済み（ユーザーが変更できます）
●電源電圧は3.3V又は5Vを選択可能。消費電流は150mA(typ)、200mA(max)
●UART信号のロジック電圧レベルは0V-3.3V　(5Vトレラントではありません)
●各種設定用ユーティリティソフトウエアをダウンロード可能
●DIPタイプ形状で使いやすい。RJ-45コネクタも搭載だから即利用可能
●サイズ：55x23x23(mm)  ピン及びRJ45を含む
●日本語補足マニュアルで使い方がわかりやすい！

■外形寸法



■付属品

　・ETH-UA7　1つ


■ドキュメント等

ETH-UA7日本語補足マニュアル
メーカーリリースマニュアル
ETH-UA7関連ソフトウエア一式ダウンロード


※本製品はJinan USR IOT Technology Limited社製USR-TCP-232-T2のOEM品です。
ETH-UA7は日本国向けに内蔵のWEBページが日本語化されています。
